XF30VA-3
咨詢留言
一、 用途、特點:
XF30VA-3型直流標準功率源是智能化直流電流功率源,具有直流紋波小,準確度高的特點。
顯示器為LCD觸摸屏,采用5 1/2位動態顯示輸出實際值,同時顯示電壓、電流、功率值??扇我庠O(shè)置被檢表滿度值,幅值調節采用按鍵控制輸出值大小。
二、 主要功能:
2.1 5 1/2位LCD數字顯示輸出量,按實際值顯示輸出值。
2.2 采用LCD觸摸屏控制輸出電流、電壓的增減。(無外控調節器)
2.3 電流輸出范圍為0~1000A
電壓輸出范圍為0~1500V (三路同時輸出)
2.4 輸出超載能自動保護,手動復位。
三、 技術性能:
3.1 輸出電壓技術參數
序號 | 名稱 | 參數指標 |
1. | 輸出范圍 | 0~1500VDC |
2. | 準確度 | ±(0.03% + 300mV) |
3. | 設定分辨率 | 0.01VDC |
4. | 顯示值 | 5位半有效位 |
5. | 顯示準確度 | 0.05% |
6. | 響應時間 | ≤5s |
7. | 穩定性 | 滿量程的0.02% |
8. | 工作溫度范圍 | 10℃~30℃ |
9. | 工作參比溫度 | 23℃±2℃ |
10. | 調節細度 | 0.01%設定值 |
11. | 紋波 | ≤ 0.1% |
12. | 輸出通道 | 3路 |
13. | 3路輸出不平衡度 | ≤ 2%設定值 |
14. | 帶載能力 | 每路2W |
3.2 輸出電流技術參數
序號 | 名稱 | 參數指標 |
1 | 輸出范圍 | 0~1000ADC |
2 | 準確度 | ±(0.03% 讀數+ 0.02%量程) |
3 | 設定分辨率 | 0.01ADC |
4 | 顯示值 | 6位有效位 |
5 | 重復性 | 0.02%量程 |
6 | 響應時間 | ≤5s |
7 | 穩定性 | 0.02%量程 |
8 | 工作溫度范圍 | 10℃~30℃ |
9 | 工作參比溫度 | 23℃±2℃ |
10 | 紋波 | ≤1%設定值 |
11 | 輸出通道 | 1路 |
12 | 帶載能力 | 600ADC,1VDC |
13 | 電流輸出量程 |
3.3 供電電源: 三相電源、5000VA
3.4 工作時間: 連續
3.5 外形尺寸:1600×600×600mm3 (主機)
3.6 通訊接口:RS232(提供通訊協議)
四、 使用方法:
4.1 儀器應置于通風良好,無日光直射、干燥、無污染的場所。本電源的供電電源為三相380V電源,地線應良好接地。
4.2 接通電源開關,LCD顯示器應亮,正常時,屏幕輸出指示值都為0。
4.3 預熱5分鐘(長期不用或濕度較大時,預熱時間應長一些),然后根據被測設備的性能和量程,選擇儀器上相應的量程。
4.4 直流電流輸出:直接從下面板輸出端子引出。(注意接觸良好,1000A輸出時接觸電壓應小于2mV)
直流電壓輸出:直接從下面板輸出端子引出。(注意一共有3路輸出)
4.5 本儀電流輸出為恒流源,儀器面板上的電流電平顯示電流帶負載狀態,指示燈全部亮?xí)r,帶負載能力達最大。
4.6 當屏幕出現“OVER I”,說明儀器出現超載,儀器進入自保護狀態,輸出為零。此時可按復位鍵復位。按復位鍵無效時,說明儀器出現故障或使用失當,待查明原因后方可繼續使用。當顯示屏上出現ERR時,說明操作不當。

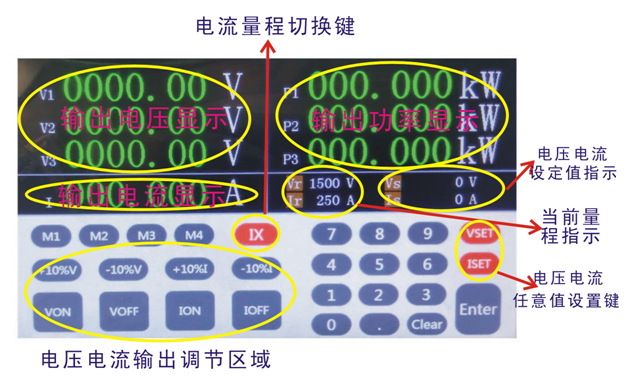

五、觸摸屏使用說明:
1. 輸出電壓調節:首先設置所需電壓值,點按VSET鍵,Vs區域光標閃爍,數字鍵區域輸入所需數值(如輸入有誤,可按CLEAR鍵修改),按ENTER鍵確認, 點按VON鍵,電壓輸出上升到設置電壓值。點按VOFF鍵,輸出值回零。+10%V鍵和-10%V鍵則按照Vs設定值百分比升降電壓值。
2. 輸出電流調節:首先根據所需電流大小,點按IX電流量程切換鍵選擇合適量程,點按ISET鍵,設置所需電流值(不得大于當前量程值和小于該量程的1%),Is區域光標閃爍,數字鍵區域輸入所需數值(如輸入有誤,可按CLEAR鍵修改),按ENTER鍵確認, 點按ION鍵,電壓輸出上升到設置電壓值。點按IOFF鍵,輸出值回零。+10%I鍵和-10%I鍵則按照Is設定值百分比升降電流值。
六、 注意事項:
6.1 當儀器有輸出時,盡量避免轉換各種開關,以免損壞儀器或被檢儀表。
6.2 本儀器不宜在相對濕度大于80%或空氣中含有腐蝕性氣體的環境中工作;供電電源質量將會影響輸出穩定度。
6.3 電流輸出時注意不要開路,否則會出現“OVER I”。
七、 維修與調整:
本儀器內部結構比較復雜,如發生故障,請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。
八、 成套性:
1. XF30VA-3型直流標準功率源主機 | 1 臺 |
2. 電流輸出導線 | 1 副 |
3. 電壓輸出導線 | 3 副 |
4. 使用說明書 | 1 份 |
5. 產品證明書 | 1 份 |
通訊協議
1.9600波特率,8個數據位,一個停止位。
2.上位機讀取下位機信息:上位機發送十六進制‘FF’給下位機,下位機發送當前對應數據給上位機。
下位機數據格式:(數據均為hex)
名稱 | 幀頭 | 直流電流 | 輸出通道 | 檔位 | 輸出值 |
數據內容 | 55 | 01 | 00 | 00~06 | 雙精度浮點型 |
名稱 | 直流電壓 | 輸出通道 | 檔位 | 輸出值 | 直流電壓 |
數據內容 | 02 | 00 | 00 | 雙精度浮點型 | 02 |
名稱 | 輸出通道 | 檔位 | 輸出值 | 直流電壓 | 輸出通道 |
數據內容 | 01 | 00 | 雙精度浮點型 | 02 | 02 |
名稱 | 檔位 | 輸出值 | 幀尾 | ||
數據內容 | 00 | 雙精度浮點型 | AA |
例:儀器當前狀態電流輸出輸出1000A,電壓輸出600V, 上位機發送‘FF’給下位機,下位機發回數據至上位機,數據內容 55 01 00 04 40 8F 40 00 00 00 00 00 02 00 00 40 82 C0 00 00 00 00 00 02 01 00 40 82 C0 00 00 00 00 00 02 02 00 40 82 C0 00 00 00 00 00 AA.
3. 確定測試點、計算誤差等由上位機自行處理。
4.上位機向下位機寫信息
(控制輸出電流大小):上位機發送‘FE 00 檔位 雙精度浮點數 AA’
(控制輸出電壓大?。荷衔粰C發送‘FE 01 00 雙精度浮點數 AA’
其中00表示電流輸出,01表示電壓輸出,電壓只有1500V檔位,00表示,
電流檔位7檔,見下表:
電流檔位 | 1000A | 250A | 100A | 25A | 10A | 2.5A | 1A |
數據內容 | 00 | 01 | 02 | 03 | 04 | 05 | 06 |
例:上位機發送FE 00 01 40 69 00 00 00 00 00 00 AA給下位機,則儀器輸出電流200A
上位機發送FE 01 00 40 7F 40 00 00 00 00 00 AA給下位機,則儀器輸出電壓500V。
