一、 用途、特點：
XF30QL型交直流（鉗形）電流校準儀是智能化交直流電流標準源。本儀器交直流均為線性電源輸出，具有直流紋波小，交流失真度低的特點，所有量程電流輸出均為單匝輸出方式，保證測量準確度。
本儀器LCD同時顯示輸出實際值、百分比和被檢表滿度值。可設置被檢表滿度值，并可根據被檢表的刻度選擇相應的步進量。幅值調節可選擇按鍵控制或電位器控制。具有數字顯示、誤差直讀、精度高、穩定性好、使用方便等特點。
二、 主要功能：
2.1 5 1/2位LED數字顯示輸出量，按實際值和百分比兩種方式同時顯示。
2.2 采用鍵盤控制輸出量的增減。
2.3 外控調節器可以離機控制輸出量的增減。
2.4 交直流電流輸出范圍為0～2000A
2.5 供選擇的交流頻率為： 50Hz、60Hz、400Hz、(1kHz)
2.6 輸出超載能自動保護，手動復位。

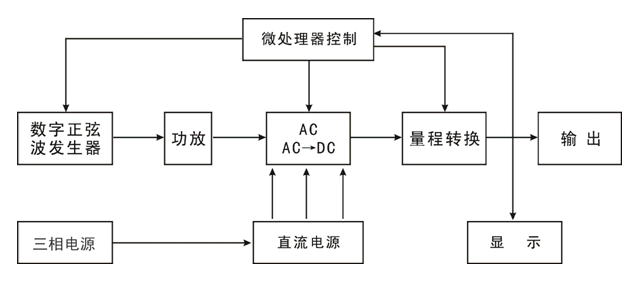

三、 工作原理框圖：
四、 技術性能：
4.1 穩定性： < 滿量程的0.01% /3分鐘
4.21 交流失真度： < 0.5%
4.22 直流紋波系數：< 0.1%（有效值）
4.3 輸出頻率準確度：50Hz、60Hz、400Hz、(1kHz) < 0.1%
4.4 輸出電流檔位：
交流0～100A、0～200A、0～500A、0～1000A、0～2000A
0～2000A （50Hz、60Hz）、0～500A （400Hz）
直流0～100A、0～200A、0～500A、0～1000A、0～2000A

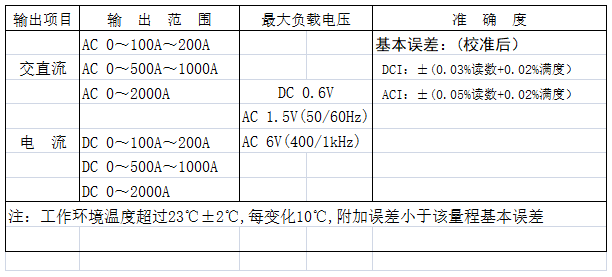

4.5 輸出電流范圍及準確度（23℃±2℃ ，輸出值大于10%量程）
4.6 供電電源： 三相四線、9000VA
4.7 工作環境： 工作環境的溫度5℃～30℃，相對濕度<80%
4.8 工作時間： 連續
4.9 外形尺寸：1600×600×600mm3 （主機）
4.10 接口：RS232
五、 使用方法：
5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本電源的供電電源為三相電源，地線應良好接地。
5.2 開機前將外控調節器連接至儀器前面板外控調節插座。
5.3 接通電源開關，顯示屏應亮。正常時，輸出指示為0。
5.4 預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些）， 然后根據被測設備的性能和量程，選擇儀器上相應的量程、滿度和N值。
5.5 交流輸出：連接主機與升流器，主機電流輸出端連接至升流器電流輸入端，主機反饋輸入端連接至升流器反饋輸出端 然后將大電流導線穿過升流器孔心，導線兩端連接至被測設備構成回路，按下前面板上啟動按鈕，通過外控調節器調節輸出電流大小。
直流輸出：直接從下面板輸出端子引出。（注意接觸良好，2000A輸出時接觸電壓小于5mV）
5.6 當出現“超載”燈亮，顯示“Over I”，儀器進入自保護狀態，輸出為零。此時可按復位鍵復位。按復位鍵無效時，說明儀器出現故障或使用失當，待查明原因后方可繼續使用。
當顯示出現E－－－－時，表示顯示溢出。
六、 測試臺使用說明：
本標準源根據用戶的實際需要，設計了多功能測試臺，測試臺中間的兩個半圓形測試環，是根據國家鉗形表校驗規范要求設計，等效直徑大于等于1米。測試臺邊上安裝了用于測量各種傳感器的測試架，根據傳感器的內孔狀態選擇不同的銅棒或銅排。

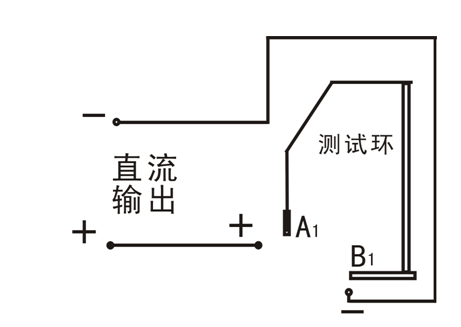

直流電流輸出接線示意圖：
測量直流鉗形表需將正極與測試環A1接通，負極與測試環B1接通，此時電流構成回路。

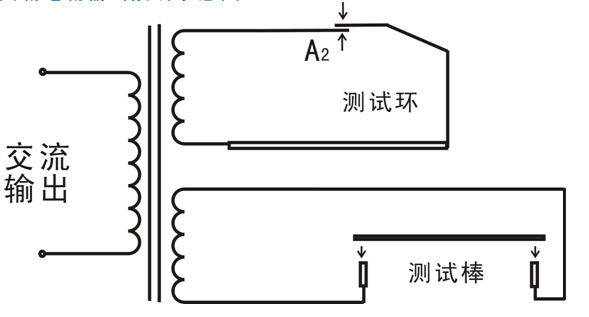

交流電流輸出接線示意圖：
1. 選擇測量交流鉗形表，則將A2點接通，并將測試棒斷開。
2. 選擇測量傳感器，將A2點斷開，將測試棒接通。
七、 注意事項：
7.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。
7.2 本儀器不宜在相對濕度大于80%的環境中工作；供電電源質量將影響輸出穩定度。
7.3 電流輸出時注意不要開路，否則會出現“超載”。
八、 維修與調整：
本儀器比較復雜，如發生故障，請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。
九、 成套性：
| 1. XF30QL型交直流（鉗形）電流校準儀主機 | 1 臺 |
| 2. 交直流鉗形電流表測試臺 | 1 臺 |
| 3. 連接線 | 1 套 |
| 4. 外控調節器 | 1 臺 |
| 5. 使用說明書 | 1 份 |
| 6. 產品證明書 | 1 份 |
