一、 用途、特點：
XF30JV-1型交流電壓標準源是智能化交流標準電壓校準儀。（其中交流輸出為真有效值顯示）。本儀器顯示器為LCD觸摸屏，采用5 1/2位動態顯示輸出實際值，并具有百分比顯示?？扇我庠O(shè)置被檢表滿度值，幅值調節采用按鍵控制輸出值大小。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。 適用于檢定、校驗、修理四位半數字交流電流、電壓表、各種0.2級、0.5級以下指針式交流電壓表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級交流電壓表。
二、 主要功能：
2.1 5 1/2 (6 1/2)位LCD數字顯示輸出量，按實際值和百分比兩種方式同時顯示。
2.2 采用鍵盤控制輸出量的增減。鍵盤控制量分為10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。。
2.3 外控調節器可方便離機控制輸出量的增減。
2.4 交流電壓輸出范圍為0～1000V，分3檔量程。
2.5 交流頻率輸出： 50Hz～1kHz。
2.6 輸出超載能自動保護，手動復位。

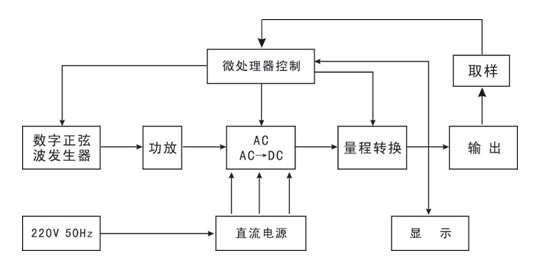

三、 工作原理框圖：
四、 技術性能：
4.1 穩定性： < 滿量程的0.01% / 3分鐘
4.2 交流失真度： < 0.5%
4.3 輸出頻率準確度： < 0.1%
4.5 輸出電壓、電流范圍及準確度（23℃±2℃ ，輸出值大于10%量程）
輸出項目 | 輸出范圍 | 額定負載 | 極限負載 | 電壓電流準確度 |
交流電壓 | 0～250V | 40mA | 150mA | V:±（0.03%讀數+0.02%滿度） 400Hz～1kHz附加誤差: ±0.05%讀數 |
0～500V | 30mA | 100mA | ||
0～1000V | 20mA | 50mA | ||
注：環境溫度超過23℃±2℃,每變化10℃,附加誤差小于該量程基本誤差 | ||||
4.6 電源功耗：＜1500VA
4.7 工作環境： 工作環境的溫度15℃～30℃，相對濕度<75%
4.8 工作時間： 連續
4.9 外形尺寸：220×480×540mm3
4.10 重量：約 35kg
五、 使用方法：
5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本電源的供電電壓為220V±10%，頻率為50Hz±1Hz。電源插座上地線應良好接地。
5.2 開機前輸出量程選擇開關置于“0”位置， 輸出端先不要接上被檢儀表（以免因檔位選擇不當而損壞儀表）。
5.3 接通電源開關，預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些）， 然后根據被檢儀表的性能和量程，選擇相應的量程，其中M窗口指示和量程選擇開關指示一致。
5.4 輸出調節采用按鍵調節。五只為上升鍵,五只為下降鍵,分別為滿量程的10%、1%、0.1%、0.01%、0.001%。
上升鍵具有下述功能：每按一次， 輸出上升相應鍵的調節量，點按 n次，則上升n倍相應鍵的調節量。
下降鍵的功能和上升鍵相似，只是調節方向相反。
0按鍵為回零鍵，按下此鍵輸出值回零。
按下100%按鍵，則輸出值立刻上升到M所顯示數值。
采用鍵盤調節時，每次測量完畢應按0按鍵，等輸出回零，再作下一次測量。
5.5 輸出電流選擇開關（ACIL、 ACIH），一般情況下選擇ACIL即可，如在ACIL情況下，電流帶負載能力不夠，可選擇ACIH。
5.6 電壓輸出時，注意不要短路。
5.7 當顯示出現“Over Laod”，，儀器進入自保護狀態，輸出為零。此時可按復位鍵復位。按復位鍵無效時，說明儀器出現故障或使用失當，待查明原因后方可繼續使用。
六、 注意事項：
6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。
6.2 本儀器最大輸出電壓達1000V，操作時應注意人身安全。
6.3 輸出連接導線要有足夠的絕緣強度（1500V）。
6.4 本儀器不宜在相對濕度大于80%的環境中工作；供電電源質量將影響輸出穩定度。
6.5 關機前請切斷所有輸出。
觸摸屏使用說明：
1.顯示區域：上面數字為實際輸出值，下面左邊數字為當前滿度的百分比數值，下面右邊數字為當前頻率和滿度值。
2.按鍵調節區域：上面兩排按鍵按當前滿度值百分比調節輸出量幅值。按上升鍵幅值上升相應步進量，按下降鍵則幅值下降相應步進量。
0鍵為輸出回零鍵；按100%鍵，則一鍵升到M所顯示數值。
3.任意滿度值和頻率設置區域：按0鍵回零，點擊Amp鍵，填寫任意所需數值（不得大于當前量程值和小于該量程的20%）進入光標所示區域，如需更改按clear鍵重新輸入，數字填寫完畢，按enter鍵確認，顯示區域M顯示所輸數值。
注意：輸入任意值后如忘記按enter鍵，則M處數字后光標一直在閃爍，如此時通過按鍵調節輸出值大小，儀器默認輸出上次所設置的任意值。
選擇交流檔位時，點擊Freq鍵，可任意設置50Hz～1000Hz頻率，
輸入所需頻率值，按enter鍵即可。
通過按鍵調節區域按鍵調節輸出幅值大小。
注意儀器有輸出時勿擅自更改滿度值。
BIT鍵：5 1/2位或6 1/2位顯示切換鍵。
Cal鍵：校準鍵，用戶不要使用。
七、 維修與調整：
7.1 儀器正常狀態檢查：在儀器復位后，選擇“％”顯示，直流檔的顯示應為“0”，交流電壓檔顯示應小于滿度值的0.1%，交流電流檔在開路或短路時，允許有數字顯示。
7.2 維修：本儀器比較復雜，如發生故障，請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。
八、 成套性：
| 1. XF30JV-1型交流電壓標準源 | 1 臺 |
| 2. 外控調節器 | 1 臺 |
| 3. 220V電源輸入線 | 1 根 |
| 4. 多用輸出連接線 | 1 套 |
| 5. 4A保險絲 | 2 只 |
| 6. 使用說明書 | 1 份 |
| 7. 產品證明書 | 1 份 |
通訊協議
1．9600波特率，8個數據位，一個停止位。
2．上位機讀取下位機信息：上位機發送十六進制‘FF’給下位機，下位機發送當前對應數據給上位機。
下位機數據格式：(數據均為hex)
名稱 | 幀頭 | 輸出值 | 交流量程 | 量程代碼 | 幀尾 |
數據內容 | 55 | 雙精度浮點型 | 05 | 01～06 | AA |
例：儀器當前量程1000V，實際輸出值300V,上位機發送‘FF’給下位機，下位機發回數據至上位機,數據內容 55 40 72 C0 00 00 00 00 00 05 01 AA，最后面05 01表示交流 1000V量程，前面16位數字為雙精度浮點數300。
3． 確定測試點、計算誤差等由上位機自行處理。
4．上位機向下位機寫信息（控制輸出電流大?。荷衔粰C發送‘FE+雙精度浮點數’
例：儀器當前量程1000V，輸出值為0，上位機發送FE 40 72 C0 00 00 00 00 00給下位機，則儀器輸出電流300V.，上位機發送FE 40 7F 40 00 00 00 00 00給下位機，則儀器輸出電流500V.。
注：1.雙精度浮點數不應大于所選量程100%，若大于100%量程則無法輸出。
2.上位機控制輸出時，任意滿度值設置區域請勿做任何改動，默認量程即可。
