XF30GV100K
咨詢留言
一、 用途、特點：
XF30GV100K型直流高壓源是智能化高電壓穩定源。具有數字顯示、誤差直讀、穩定性好、使用方便等特點。
二、 主要功能：
2.1 5 1/2位LCD數字顯示輸出量
2.2 采用鍵盤控制輸出量的增減。
2.3 外控調節器可以離機控制輸出量的增減。
2.4 直流電壓輸出范圍：0～100kV
2.5 輸出超載能自動保護，手動復位。

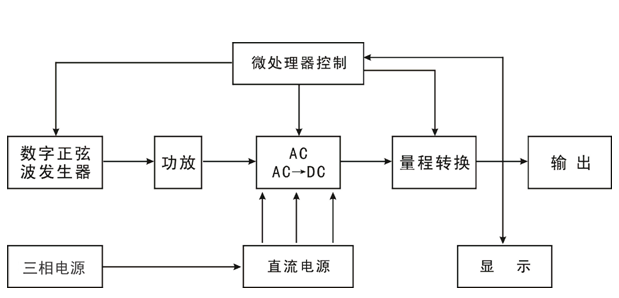

三、 工作原理框圖：
四、 技術性能：
4.1 直流穩定性： < 滿量程的0.01% /分鐘
4.2 直流紋波系數：< 0.1%（有效值）
4.3 輸出頻率準確度：< 0.1%
4.4 工作環境： 工作環境的溫度5℃～30℃，相對濕度<60%
4.5 工作時間： 連續
4.6 外形尺寸：1600×600×600mm3 （主機）
4.7 接口：RS232（提供通訊協議）
五、 使用方法：
5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本標準源的供電電源為三相電源，地線應良好接地。
5.2 開機前將外控調節器連接至儀器前面板外控調節插座。
5.3 接通電源開關，LCD應亮。正常時，輸出為0。
5.4 預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些）， 然后根據被測設備的性能和量程，選擇儀器上相應的量程。
注意：高電壓發生器應置于標準高壓室中。

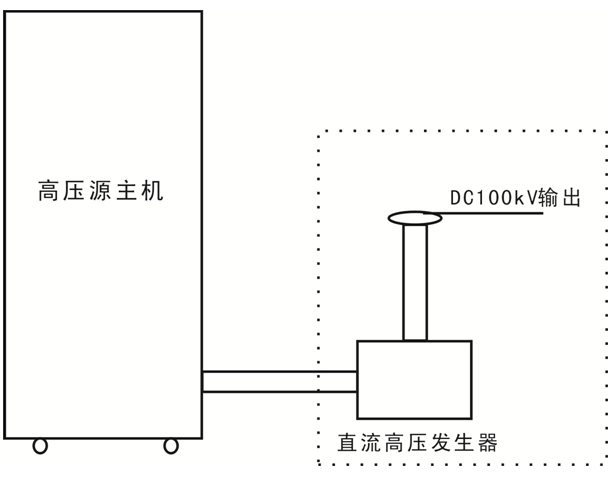

直流電壓輸出：連接主機與直流高壓發生器器，100kV電壓由高壓發生器上端輸出。
注：標準高壓分壓器由客戶自備。
5.5 電壓輸出時，注意不要短路。
5.6 當顯示出現“Over Laod”，儀器進入自保護狀態，輸出為零。此時可按復位鍵復位。按復位鍵無效時，說明儀器出現故障或使用失當，待查明原因后方可繼續使用。

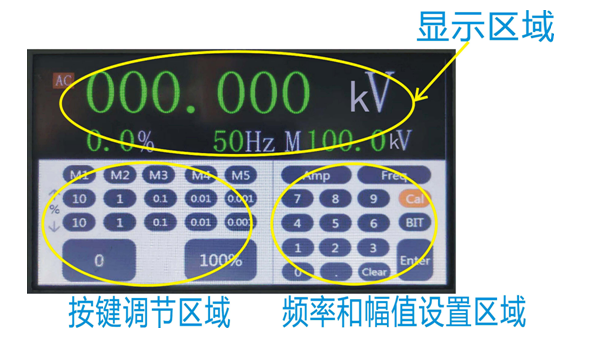

六、觸摸屏使用說明：
1.顯示區域：上面數字為實際輸出值，下面左邊數字為當前滿度的百分比數值，下面右邊數字為當前頻率和滿度值。
2.按鍵調節區域：M1至M5按鍵無效。
10、1、0.1、0.01、0.001兩排按鍵按當前滿度值百分比調節輸出量幅值。按上升鍵幅值上升相應步進量，按下降鍵則幅值下降相應步進量。
0鍵為輸出回零鍵；按100%鍵，則一鍵升到M所顯示數值。
3.頻率和電壓幅值設置區域：按0鍵回零，點擊Amp鍵，M處光標閃爍，填寫任意所需值（任意值范圍為該量程的20%～100%），數字填寫完畢，按enter鍵確認，光標不再閃爍，M處顯示所設之任意值。如填寫有誤，可按clear鍵或Amp鍵后重新輸入。
注意：輸入任意值后如忘記按enter鍵，則M處數字后光標一直在閃爍，如此時通過按鍵調節輸出值大小，儀器默認輸出上次所設置的任意值。
任意值設置完畢，通過按鍵調節區域調節輸出幅值大小。
注意儀器有輸出時勿擅自更改滿度值。
Freq按鍵在直流輸出時無效。
BIT鍵：無效。
Cal鍵：校準鍵，出廠已校準，用戶不得使用。
七、 注意事項：
7.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。
7.2 本儀器不宜在相對濕度大于60%的環境中工作；供電電源質量將影響輸出穩定度。
7.3 電壓輸出時注意不要短路，否則有可能導致設備損壞。
八、 維修與調整：
本儀器比較復雜，如發生故障，請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。
九、 成套性：
| 1. XF30GV100型直流高壓源主機 | 1 臺 |
| 2. 直流高壓發生器 | 1 臺 |
| 3. 外控調節器 | 1 臺 |
| 4. 使用說明書 | 1 份 |
| 5. 產品證明書 | 1 份 |
