一、 用途、特點：
XF30GV-5K型直流電壓標準源是智能化直流標準電壓源。本儀器顯示器為L(zhǎng)CD觸摸屏，采用51/2位動態顯示輸出實際值，并具有百分比顯示?？扇我庠O(shè)置被檢表滿度值，幅值調節采用按鍵控制輸出值大小。具有數字顯示、誤差直讀、量程寬、精度高、穩定性好、使用方便等特點。適用于檢定、校驗、修理四位半直流數字電壓表、各種0.2級、0.5級以下指針式直流電壓表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級直流電壓表。
二、 主要功能：
2.1 51/2位LED數字顯示輸出量，按實際值和百分比兩種方式同時顯示。
2.2 采用鍵盤控制輸出量的增減。鍵盤控制量分為10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。
2.3 外控調節器可以離機控制輸出量的增減。
2.4 直流電壓輸出范圍為0～5000V
2.5 輸出超載能自動保護，手動復位。

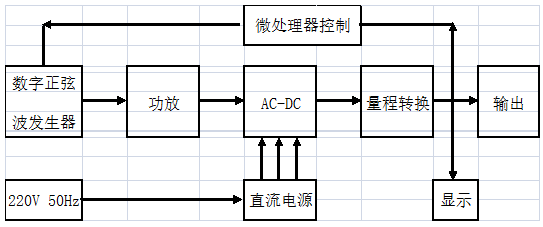

三、 工作原理框圖：
四、 技術性能：
4.1 穩定性： < 滿量程的100ppm / 分鐘
4.2 紋波系數： <0.2%（額定負載）

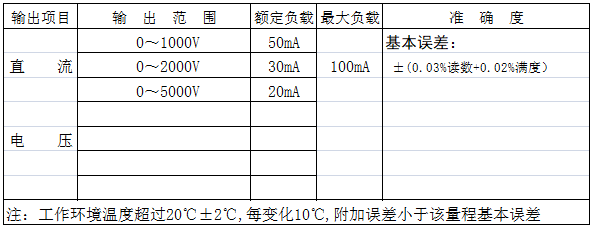

4.3 輸出電壓范圍及準確度（20℃±2℃ ，輸出值大于10%量程）
4.4 電源功耗：＜ 3000VA
4.5 工作環境：溫度15℃～28℃，相對濕度<80%
4.6 工作時間： 連續
4.7 外形尺寸：220×480×480mm3
4.8 重量：約 30kg
五、 使用方法：
5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本電源的供電電壓為220V±10%，頻率為50Hz±1Hz。電源插座上地線應良好接地。
5.2 接通電源開關，預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些）， 然后根據被檢儀表的性能和量程，選擇相應的量程。其中M窗口指示和量程開關指示一致。
5.3 儀器前面板上有四個輸出插孔，黑色‘-’ 插孔為公共插孔（負極），使用時需注意，量程選擇與插孔選擇需一致。
5.4 輸出調節采用按鍵調節。五只為上升鍵,五只為下降鍵,分別為滿量程的10%、1%、0.1%、0.01%、0.001%。
上升鍵具有下述功能：每按一次， 輸出上升相應鍵的調節量，點按 n次，則上升n倍相應鍵的調節量。
下降鍵的功能和上升鍵相似，只是調節方向相反。
0按鍵為回零鍵，按下此鍵輸出值回零。
按下100%按鍵，則輸出值立刻上升到M所顯示數值。
采用鍵盤調節時，每次測量完畢應按0按鍵，等輸出回零，再作下一次測量。
5.5 儀器面板上的電流電平顯示電壓帶負載狀態，指示燈全部亮?xí)r，帶負載能力達最大。
5.6 電壓輸出時，注意不要短路。
5.7 當顯示出現“Over Laod”，儀器進入自保護狀態，輸出為零。此時可按復位鍵復位。按復位鍵無效時，說明儀器出現故障或使用失當，待查明原因后方可繼續使用。
六、 注意事項：
6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或
被檢儀表。
6.2 本儀器最大輸出電壓達6000V，操作時應注意人身安全。
6.3 輸出連接導線要有足夠的絕緣強度（10000V）。
6.4 本儀器不宜在相對濕度大于80%的環境中工作；供電電源質量將影響輸出穩定度。
6.5 關機前請切斷所有輸出。

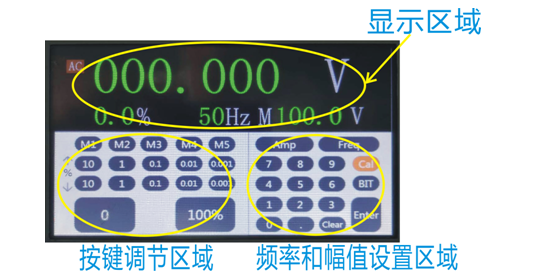

觸摸屏使用說明：
1.顯示區域：上面數字為實際輸出值，下面左邊數字為當前滿度的百分比數值，下面右邊數字為當前頻率和滿度值。
2.按鍵調節區域：M1至M5按鍵無效。
10、1、0.1、0.01、0.001兩排按鍵按當前滿度值百分比調節輸出量幅值。按上升鍵幅值上升相應步進量，按下降鍵則幅值下降相應步進量。
0鍵為輸出回零鍵；按100%鍵，則一鍵升到M所顯示數值。
3.頻率和電壓幅值設置區域：按0鍵回零，點擊Amp鍵，M處光標閃爍，填寫任意所需數值（任意值范圍為該量程的20%～100%），數字填寫完畢，按enter鍵確認，光標不再閃爍，M處顯示所設之任意值。如填寫有誤，可按clear鍵或Amp鍵后重新輸入。
注意：輸入任意值后如忘記按enter鍵，則M處數字后光標一直在閃爍，如此時通過按鍵調節輸出值大小，儀器默認輸出上次所設置的任意值。
任意值設置完畢，通過按鍵調節區域調節輸出幅值大小。
注意儀器有輸出時勿擅自更改滿度值。
Freq按鍵在直流輸出時無效。
BIT鍵：無效。
Cal鍵：校準鍵，出廠已校準，用戶不得使用。
七、 維修與調整：
7.1 儀器正常狀態檢查：在儀器復位后，直流檔的顯示應為“0”。
7.2 維修：本儀器比較復雜，如發生故障，請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。
八、 成套性：
| 1. XF30GV-5K 型直流標準電壓源 | 1臺 |
| 2. 外控調節器 | 1臺 |
| 3. 220V電源輸入線 | 1根 |
| 4. 多用輸出連接線 | 1套 |
| 5. 10A保險絲 | 2只 |
| 6. 使用說明書 | 1份 |
| 7. 產品證明書 | 1份 |
| 8. 鋁合金箱 | 選購件 |
XF30GV通訊協議
1．9600波特率，8個數據位，一個停止位。
2．上位機讀取下位機信息：上位機發送十六進制‘FF’給下位機，下位機發送當前對應數據給上位機。
下位機數據格式：(數據均為hex)
名稱 | 幀頭 | 輸出值 | 直流 | 量程 | 幀尾 |
數據內容 | 55 | 雙精度浮點型 | 05 | 01～07 | AA |
代碼含義
項目 | 1000V | 2000V | 5000V | 直流 | ||||
代碼 | 01 | 02 | 03 | 05 |
例：儀器當前量程500V，實際輸出值300V,上位機發送‘FF’給下位機，下位機發回?cái)?shù)據至上位機,數據內容 55 40 72 C0 00 00 00 00 00 05 06 AA，最后面05 06表示直流 500V量程，前面16位數字為雙精度浮點數300。
3． 確定測試點、計算誤差等由上位機自行處理。
4．上位機向下位機寫信息（控制輸出電壓大小）：上位機發送‘FE+雙精度浮點數’
例：儀器當前量程500V，輸出值為0，上位機發送FE 40 72 C0 00 00 00 00 00給下位機，則儀器輸出電流300V.，上位機發送FE 40 7F 40 00 00 00 00 00給下位機，則儀器輸出電流500V.。
注：上位機控制輸出時，雙精度浮點數不應大于當前所選量程值的，若大于量程值則無法輸出。
