一、  用途、特點：

XF30GV-2K型直流電壓標準源是智能化直流標準電壓源。本儀器顯示器為L(zhǎng)CD觸摸屏，采用51/2位動態顯示輸出實際值，并具有百分比顯示?？扇我庠O(shè)置被檢表滿度值，幅值調節采用按鍵控制輸出值大小。具有數字顯示、誤差直讀、量程寬、精度高、穩定性好、使用方便等特點。適用于檢定、校驗、修理四位半直流數字電壓表、各種0.2級、0.5級以下指針式直流電壓表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級直流電壓表。

二、 主要功能：

2.1  51/2位LED數字顯示輸出量，按實際值和百分比兩種方式同時顯示。

2.2  采用鍵盤控制輸出量的增減。鍵盤控制量分為10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。

2.3  外控調節器可以離機控制輸出量的增減。

2.4  直流電壓輸出范圍為0～2000V。

2.5  輸出超載能自動保護，手動復位。

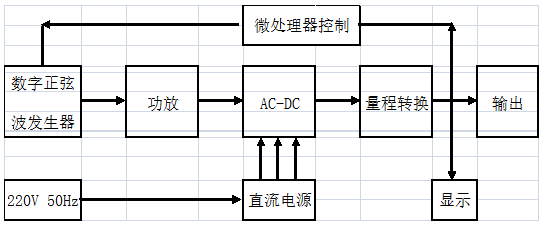

三、 工作原理框圖：

四、 技術性能：

4.1  穩定性：   < 滿量程的100ppm / 分鐘

4.2  紋波系數： <0.1%（額定負載）

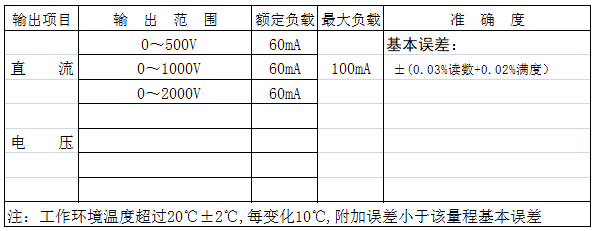

4.3  輸出電壓范圍及準確度（20℃±2℃ ，輸出值大于10%量程）

4.4  電源功耗：＜ 1000VA

4.5  工作環境：溫度15℃～28℃，相對濕度<80%

4.6  工作時間： 連續

4.7  外形尺寸：220×480×480mm3

4.8  重量：約 30kg

五、 使用方法：

5.1  儀器應置于通風良好，無日光直射、干燥、清潔的場所。本電源的供電電壓為220V±10%，頻率為50Hz±1Hz。電源插座上地線應良好接地。

5.2  接通電源開關，預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些）， 然后根據被檢儀表的性能和量程，選擇相應的量程。其中M窗口指示和量程開關指示一致。

5.3  儀器前面板上有四個輸出插孔，黑色‘-’ 插孔為公共插孔（負極），0～500V紅色插孔（正極）對應500V插孔（正極）、2000V插孔（正極）對應1000V檔位、2000V檔位。使用時需注意，量程選擇與插孔選擇需一致。（500V輸出時，2000V插孔同時存在高電壓，使用時需注意安全）

5.4  輸出調節采用按鍵調節。五只為上升鍵,五只為下降鍵,分別為滿量程的10%、1%、0.1%、0.01%、0.001%。

上升鍵具有下述功能：每按一次， 輸出上升相應鍵的調節量，點按 n次，則上升n倍相應鍵的調節量。

下降鍵的功能和上升鍵相似，只是調節方向相反。

0按鍵為回零鍵，按下此鍵輸出值回零。

按下100%按鍵，則輸出值立刻上升到M所顯示數值。

采用鍵盤調節時，每次測量完畢應按0按鍵，等輸出回零，再作下一次測量。

5.5  儀器面板上的電流電平顯示電壓帶負載狀態，指示燈全部亮?xí)r，帶負載能力達最大。

5.6  電壓輸出時，注意不要短路。

5.7  當顯示出現“Over Laod”，儀器進入自保護狀態，輸出為零。此時可按復位鍵復位。按復位鍵無效時，說明儀器出現故障或使用失當，待查明原因后方可繼續使用。

六、 注意事項：

6.1  當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。

6.2  本儀器最大輸出電壓達2000V，操作時應注意人身安全。

6.3  輸出連接導線要有足夠的絕緣強度（2500V）。

6.4  小電壓檔（1V以下）輸出時，應外接標準數字電壓表監測被檢設備端電壓，防止線損電壓造成測量誤差。

6.5 本儀器不宜在相對濕度大于80%的環境中工作；供電電源質量將影響輸出穩定度。

6.6  關機前請切斷所有輸出。

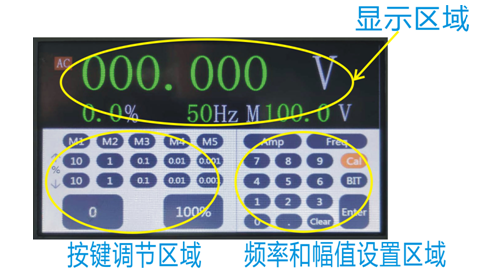

觸摸屏使用說明：

1.顯示區域：上面數字為實際輸出值，下面左邊數字為當前滿度的百分比數值，下面右邊數字為當前頻率和滿度值。

2.按鍵調節區域：M1至M5按鍵無效。

10、1、0.1、0.01、0.001兩排按鍵按當前滿度值百分比調節輸出量幅值。按上升鍵幅值上升相應步進量，按下降鍵則幅值下降相應步進量。

0鍵為輸出回零鍵；按100%鍵，則一鍵升到M所顯示數值。

3.頻率和電壓幅值設置區域：按0鍵回零，點擊Amp鍵，M處光標閃爍，填寫任意所需數值（任意值范圍為該量程的20%～100%），數字填寫完畢，按enter鍵確認，光標不再閃爍，M處顯示所設之任意值。如填寫有誤，可按clear鍵或Amp鍵后重新輸入。

注意：輸入任意值后如忘記按enter鍵，則M處數字后光標一直在閃爍，如此時通過按鍵調節輸出值大小，儀器默認輸出上次所設置的任意值。

任意值設置完畢，通過按鍵調節區域調節輸出幅值大小。

注意儀器有輸出時勿擅自更改滿度值。

Freq按鍵在直流輸出時無效。

BIT鍵：無效。

Cal鍵：校準鍵，出廠已校準，用戶不得使用。

七、 維修與調整：

7.1 儀器正常狀態檢查：在儀器復位后，直流檔的顯示應為“0”。

7.2  維修：

       本儀器比較復雜，如發生故障，請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。

八、 成套性：

XF30GV通訊協議

1．9600波特率，8個數據位，一個停止位。

2．上位機讀取下位機信息：上位機發送十六進制‘FF’給下位機，下位機發送當前對應數據給上位機。

下位機數據格式：(數據均為hex)

代碼含義

例：儀器當前量程500V，實際輸出值300V,上位機發送‘FF’給下位機，下位機發回?cái)?shù)據至上位機,數據內容 55 40 72 C0 00 00 00 00 00 05 06 AA，最后面05 06表示直流 500V量程，前面16位數字為雙精度浮點數300。

3． 確定測試點、計算誤差等由上位機自行處理。

4．上位機向下位機寫信息（控制輸出電壓大小）：上位機發送‘FE+雙精度浮點數’

例：儀器當前量程500V，輸出值為0，上位機發送FE 40 72 C0 00 00 00 00 00給下位機，則儀器輸出電流300V.，上位機發送FE 40 7F 40 00 00 00 00 00給下位機，則儀器輸出電流500V.。

注：上位機控制輸出時，雙精度浮點數不應大于當前所選量程值的，若大于量程值則無法輸出。
