XF30DA-5k
咨詢留言
一、 用途、特點：
XF30DA-5k型交流電流標準源是智能化電流校準儀。顯示器為L(zhǎng)CD觸摸屏，采用5 1/2位動態顯示輸出實際值，并具有百分比顯示?？扇我庠O(shè)置被檢表滿度值，幅值調節采用按鍵控制輸出值大小。
二、 主要功能：
2.1 5 1/2位（6 1/2位）LCD數字顯示輸出量，按實際值和百分比兩種方式同時顯示。
2.2 采用按鍵控制輸出電流的增減。鍵盤控制量分為10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。
2.3 在面板所示量程范圍內，可以任意設置所需量程。
2.4 外控調節器可以離機控制輸出量的增減。
2.5 電流輸出范圍為0～5000A。
2.6 輸出超載能自動保護，手動復位。

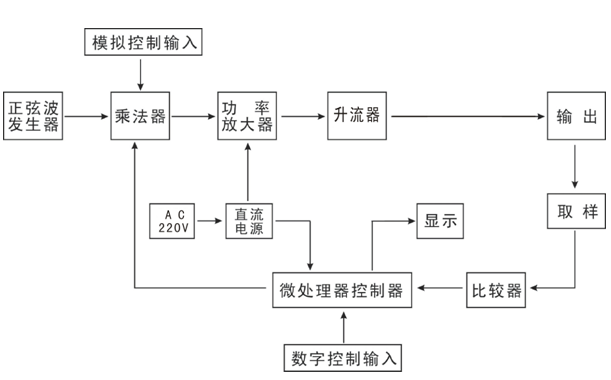

三、 工作原理框圖：
四、 技術性能：
4.1 穩定性： < 滿量程的0.01% / 3分鐘
4.2 交流失真度： < 0.5%
4.3 輸出頻率及準確度：50Hz < 0.1%

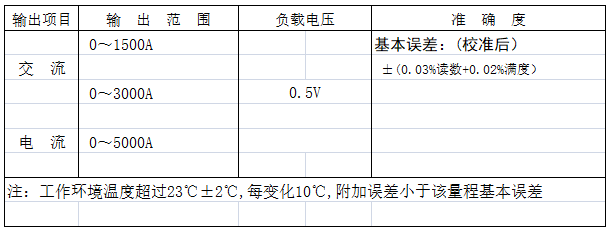

4.4 輸出電流的范圍及準確度（23℃±2℃ ，輸出值大于10%量程）
4.5 供電電源： 三相電源 3*380V，頻率50Hz
4.6 工作環境： 工作環境的溫度5℃～30℃，相對濕度<80%
4.7 工作時間： 連續
4.8 外形尺寸：1600×600×600mm3
4.9 重量：約 300 kg
五、 使用方法：
5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本電源的供電電源為三相電源，電源插座上地線應良好接地。
5.2 開機前將外控調節器連接至儀器前面板外控調節插座。
5.3 接通電源開關，LCD顯示器應亮，正常時，輸出指示燈亮。
5.4 預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些）， 按下啟動按鍵，然后根據被測設備的性能和量程，選擇儀器上相應的量程。

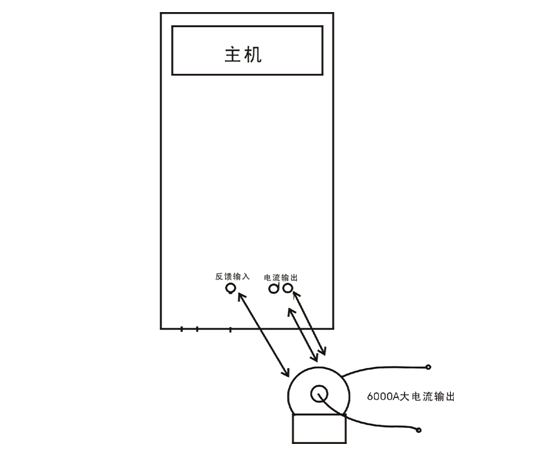

5.5 選擇好合適量程后，連接主機與升流器，主機電流輸出端連接至升流器電流輸入端，主機反饋輸入端連接至升流器反饋
輸出端，然后將大電流導線穿過升流器孔心，導線兩端短接以構成回路。
5.6 輸出電流調節采用按鍵調節。五只為上升鍵,五只為下降鍵,分別為滿量程的10%、1%、0.1%、0.01%、0.001%。
上升鍵具有下述功能：每按一次， 輸出上升相應鍵的調節量，點按 n次，則上升n倍相應鍵的調節量。
下降鍵的功能和上升鍵相似，只是調節方向相反。
0按鍵為回零鍵，按下此鍵輸出值回零。
按下100%按鍵，則輸出值立刻上升到M所顯示數值。
采用鍵盤調節時，每次測量完畢應按0按鍵，等輸出回零，再作下一次測量。
5.7 本儀器為恒流源，儀器面板上的電流電平顯示電流帶負載狀態，指示燈全部亮?xí)r，帶負載能力達最大。
當出現“超載”燈亮，儀器進入自保護狀態，輸出為零。此時可按復位鍵復位。按復位鍵無效時，說明儀器出現故障或使用失當，待查明原因后方可繼續使用。
當顯示屏上出現ERR時，說明操作不當。

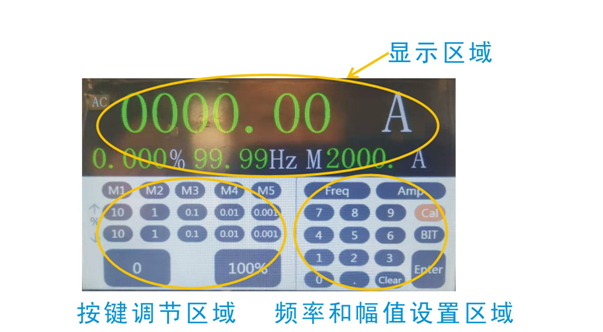

觸摸屏使用說明：
1.顯示區域：上面數字為實際輸出值，下面左邊數字為當前滿度的百分比數值，下面右邊數字為當前頻率和滿度值。
2.按鍵調節區域：上面兩排按鍵按當前滿度值百分比調節輸出量幅值。按上升鍵幅值上升相應步進量，按下降鍵則幅值下降相應步進量。
0鍵為輸出回零鍵；按100%鍵，則一鍵升到M所顯示數值。
3.任意滿度值和頻率設置區域：按0鍵回零，點擊Amp鍵，填寫任意所需數值（不得大于當前量程值和小于該量程的20%）進入光標所示區域，如需更改按clear鍵重新輸入，數字填寫完畢，按enter鍵確認，顯示區域M顯示所輸數值。
注意：輸入任意值后如忘記按enter鍵，則M處數字后光標一直在閃爍，如此時通過按鍵調節輸出值大小，儀器默認輸出上次所設置的任意值。
默認頻率50Hz。（本電流源僅考核50Hz電流頻率，請勿擅自更改頻率值。）
注意儀器有輸出時勿擅自更改滿度值。
六、 注意事項：
6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。
6.2 電流輸出連接導線盡量采用隨機所配之連接導線。
6.3 本儀器不宜在相對濕度大于80%的環境中工作；供電電源質量將影響輸出穩定度。
6.4 電流輸出時注意不要開路，否則會出現“超載”。
七、 維修與調整：
本儀器比較復雜，如發生故障，請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。
八、 成套性：
| 1. XF30DA-5K型交流電流標準源 | 1 臺 |
| 2. 升流器工作臺 | 1 臺 |
| 3. 外控調節器 | 1 臺 |
| 4. 使用說明書 | 1 份 |
| 5. 產品證明書 | 1 份 |
通訊協議
1．9600波特率，8個數據位，一個停止位。
2．上位機讀取下位機信息：上位機發送十六進制‘FF’給下位機，下位機發送當前對應數據給上位機。
下位機數據格式：(數據均為hex)
名稱 | 幀頭 | 輸出值 | 頻率 | 量程 | 幀尾 |
數據內容 | 55 | 雙精度浮點型 | 01～05 | 01～05 | AA |
例：儀器當前量程1000A，實際輸出值300A,上位機發送‘FF’給下位機，下位機發回?cái)?shù)據至上位機,數據內容 55 40 72 C0 00 00 00 00 00 05 05 AA，最后面05 05表示交流 1000A量程，前面16位數字為雙精度浮點數300。
3． 確定測試點、計算誤差等由上位機自行處理。
4．上位機向下位機寫信息（控制輸出電流大小）：上位機發送‘FE+雙精度浮點數’
例：儀器當前量程1000A，輸出值為0，上位機發送FE 40 72 C0 00 00 00 00 00給下位機，則儀器輸出電流300A.，上位機發送FE 40 7F 40 00 00 00 00 00給下位機，則儀器輸出電流500A.。
注：1.雙精度浮點數不應大于所選量程100%，若大于100%量程則無法輸出。
2.上位機控制輸出時，任意滿度值設置區域請勿做任何改動，默認量程即可。
