XF30DA-1k
咨詢留言
一、 用途、特點：
XF30DA-1k型交流電流標準源是智能化電流校準儀。顯示器為LCD觸摸屏，采用5 1/2位動態顯示輸出實際值，并具有百分比顯示?？扇我庠O(shè)置被檢表滿度值，幅值調節采用按鍵控制輸出值大小。
二、 主要功能：
2.1 5 1/2位）LCD數字顯示輸出量，按實際值和百分比兩種方式同時顯示。
2.2 采用按鍵控制輸出電流的增減。鍵盤控制量分為10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。
2.3 在面板所示量程范圍內，可以任意設置所需量程。
2.4 外控調節器可以離機控制輸出量的增減。
2.5 電流輸出范圍為0～1000A 。
2.6 輸出超載能自動保護，手動復位。

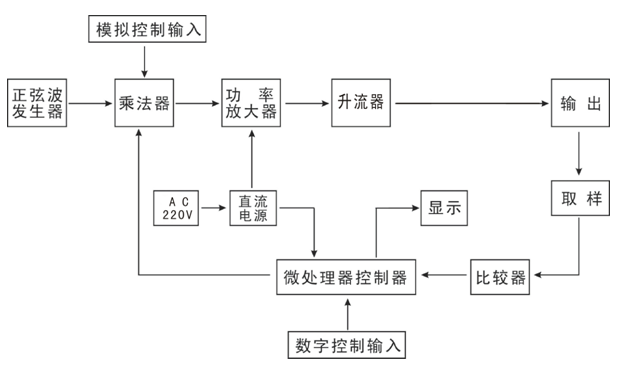

三、 工作原理框圖：
四、 技術性能：
4.1 穩定性： < 滿量程的0.01% / 3分鐘
4.2 交流失真度： < 0.5%
4.3 輸出頻率準確度：50Hz、60Hz、（400Hz、1kHz） < 0.1%

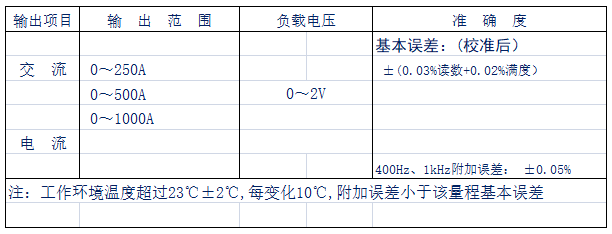

4.4 輸出電流的范圍及準確度（23℃±2℃ ，輸出值大于10%量程）
頻率50Hz、60Hz，輸出電流：0～1000A（0.5V）
頻率400Hz，輸出電流：0～500A（1V）
頻率1kHz，輸出電流：0～250A(2V)
4.5 供電電源： 交流220V、50Hz, 2000VA
4.6 工作環境： 工作環境的溫度5℃～30℃，相對濕度<80%
4.7 工作時間： 連續
4.8 外形尺寸：480×480×240mm3
4.9 重量：約 35 kg (主機)
五、 使用方法：
5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本電源的供電電源為AC220V，電源插座上地線應良好接地。
5.2 開機前將外控調節器連接至儀器前面板外控調節插座。
5.3 接通電源開關，LCD顯示器應亮，正常時，輸出值為0。
5.4 預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些）， 然后根據被測設備的性能和量程，選擇儀器上相應的量程。

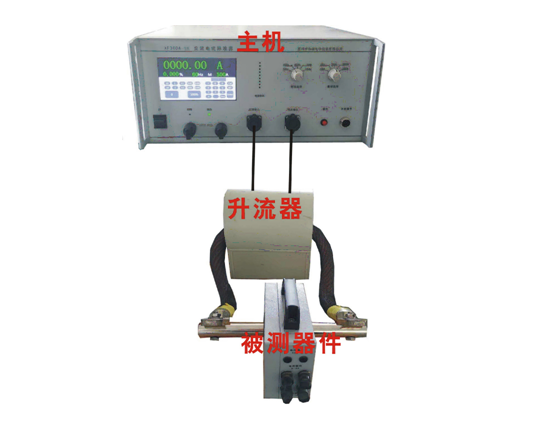

5.5 選擇好合適量程后，連接主機與升流器，主機電流輸出端連接至升流器電流輸入端，主機反饋輸入端連接至升流器反饋
輸出端，然后將大電流導線穿過升流器孔心，導線兩端短接以構成回路。
5.6 輸出電流調節采用外控按鍵調節。五只為上升鍵,五只為下降鍵,分別為滿量程的10%、1%、0.1%、0.01%、0.001%。
上升鍵具有下述功能：每按一次， 輸出上升相應鍵的調節量，點按 n次，則上升n倍相應鍵的調節量。
下降鍵的功能和上升鍵相似，只是調節方向相反。
0按鍵為回零鍵，按下此鍵輸出值回零。
按下100%按鍵，則輸出值立刻上升到M所顯示數值。
采用鍵盤調節時，每次測量完畢應按0按鍵，等輸出回零，再作下一次測量。
5.7 本儀器為恒流源，儀器面板上的電流電平顯示電流帶負載狀態，指示燈全部亮?xí)r，帶負載能力達最大。
當顯示出現“OVER LOAD”，儀器進入自保護狀態，輸出為零。此時可按復位鍵復位。按復位鍵無效時，說明儀器出現故障或使用失當，待查明原因后方可繼續使用。
當顯示屏上出現ERR時，說明操作不當。

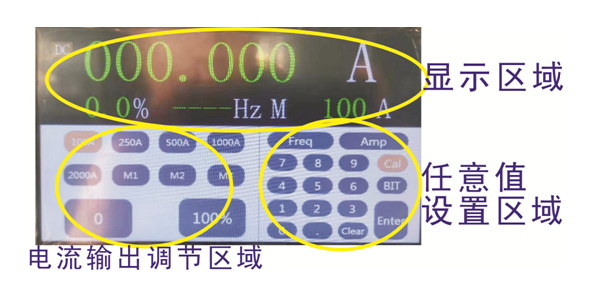

觸摸屏使用說明：
1.顯示區域：上面數字為實際輸出值，下面左邊數字為當前滿度的百分比數值，下面右邊數字為當前頻率和滿度值。
2.電流輸出調節區域：上面兩排按鍵為量程選擇按鍵。0鍵為輸出回零鍵；按100%鍵，則一鍵升到M所顯示數值。
（如需細調，可采用外控按鍵調節，五只為上升鍵,五只為下降鍵，
分別為滿量程的10%、1%、0.1%、0.01%、0.001%。）
3.任意值設置區域：按0鍵回零，點擊Amp鍵，填寫任意所需數值（不得大于當前量程檔位值）進入光標所示區域，如需更改按clear鍵或Amp鍵重新輸入，數字填寫完畢，按enter鍵確認，顯示區域M顯示所輸數值。
Freq鍵無效，頻率選擇直接在電流調節區域選擇，可選頻率為50Hz、60 Hz、400Hz、1000Hz。
注意儀器有輸出時勿擅自更改滿度值。
BIT鍵：無效。
Cal鍵：校準鍵，用戶不要使用。
六、 注意事項：
6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或
被檢儀表。
6.2 電流輸出連接導線盡量采用隨機所配之連接導線。
6.3 本儀器不宜在相對濕度大于80%的環境中工作；供電電源質量將影響輸出穩定度。
6.4 電流輸出時注意不要開路，否則會出現超載。
七、 維修與調整：
本儀器比較復雜，如發生故障，請及時與制造廠聯系。在保用期內制造廠將免費修復或更換。
八、 成套性：
| 1. XF30DA-1K型交流電流標準源 | 1臺 |
| 2. 升流器 | 1臺 |
| 3. 外控調節器 | 1臺 |
| 4. 使用說明書 | 1份 |
| 5. 產品證明書 | 1份 |
XF30DA-1K通訊協議
1．9600波特率，8個數據位，一個停止位。
2．上位機讀取下位機信息：上位機發送十六進制‘FF’給下位機，下位機發送當前對應數據給上位機。
下位機數據格式：(數據均為hex)
名稱 | 幀頭 | 輸出值 | 頻率 | 量程 | 幀尾 |
數據內容 | 55 | 雙精度浮點型 | 01～04 | 01～04 | AA |
量程代碼
名稱 | 50Hz | 60Hz | 400Hz | 1000Hz | 100A | 250A | 500A | 1000A |
數據內容 | 01 | 02 | 03 | 04 | 01 | 02 | 03 | 04 |
例：儀器當前量程50Hz，1000A，實際輸出值300A,上位機發送‘FF’給下位機，下位機發回數據至上位機,數據內容 55 40 72 C0 00 00 00 00 00 01 04 AA，最后面01 04表示50H在， 1000A量程，前面16位數字為雙精度浮點數300。
確定測試點、計算誤差等由上位機自行處理。
3．上位機向下位機寫信息（控制輸出電流大?。?/p>
首先進行量程選擇：上位機發送‘FE 00 量程代碼 頻率代碼 AA’
數據含義 | 量程選擇狀態 | 量程選擇 | 頻率代碼 | ||||
數據內容 | FE | 00 | 01～04 | 01～04 | AA |
然后 幅值調節：‘FE 01 雙精度浮點數 AA’ （01代表幅值調節狀態）
例：上位機發送FE 00 04 01 AA, 儀器量程選擇1000A，50Hz，輸出值為0，然后上位機發送FE 01 40 72 C0 00 00 00 00 00 AA 給下位機，則儀器輸出電流300A.，上位機發送FE 01 40 7F 40 00 00 00 00 00 AA給下位機，則儀器輸出電流500A.。
注：1.雙精度浮點數不應大于所選量程100%，若大于100%量程則無法輸出。
2.上位機控制輸出時，任意滿度值設置區域請勿做任何改動，默認量程即可。
